全景視覺R軸點膠系統
應用范圍：用于通訊、電子、PCB行業，包括線圈點膠，PCB補強，小型變壓器，LCD封膠，IC封裝，IC粘接，電路元件粘接等等
產品特點
鼠標選取識別區域，鼠標繪制軌跡點，可以隨時修改軌跡 方便編程
1支持點，線，圓弧，多段線，空跑等運動軌跡，軌跡上所有點可以單獨設定高度
2支持多產品，多高度，360度識別，一次識別多種產品，根據平臺產品自動分類并點膠
3四軸聯動，可以完美解決由于位置問題無法點膠問題
4正反360度旋轉點膠頭，能實現多角度，多方位以及特殊產品的側面及角落的點膠應用
5支持壞板檢測，可輕松區分已經點過膠的產品，防止重復點膠
6支持壞板檢測，可輕松區分已經點過膠的產品，防止重復點膠
7支持DXF文件一鍵導入
8靈活的授權模式，可以根據需求進行授權，控制設備使用時間
9支持智能生成軌跡，保存軌跡，導入軌跡
10無需夾具定位，減輕生產成本
11支持加工前排膠，產能計數，清洗槍頭等
12
技術參數
左右滑動表格, 可顯示隱藏部分內容
| 技術參數 | ||
| 型號 | V09-2418HWR | |
| 型號說明 | 全景單工位（R軸） | |
| 相機型號 | 500W/1200W/2000W/其他(工業相機) | |
| 鏡頭焦距 | f=8mm/12mm/25mm/其他 | |
| 拍攝面積 | 400x300mm/500x400mm/600x475mm/其他 | |
| 控制器 | 4軸(支持3軸XYZ空間插補) | |
| 電機輸出脈沖頻率 | 最大10MHZ | |
| IO輸出模式 | 普通+高頻模式 | |
| IO脈沖頻率 | 1khz | |
| 輸入輸出IO | 4路高頻(2路硬件輸出/2路軟件輸出)、36路輸入 | |
| 識別方式 | 支持多產品多軌跡 | |
| 單次識別數量 | 不限 | |
| 軟件支持平臺 | WIN7/WIN10 64位操作系統 | |
| 編程方式 | 鼠標繪制 | |
| 標定方式 | 手動標定、自動標定 | |
| 外部通信 | 支持MES | |
應用場景

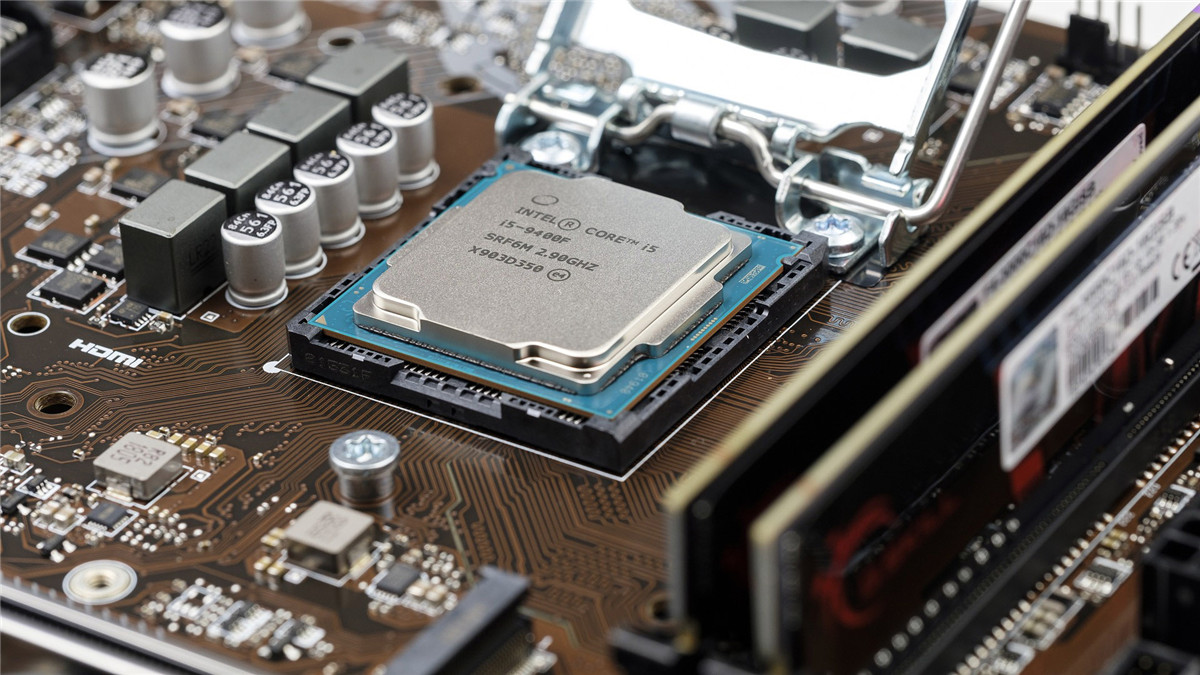

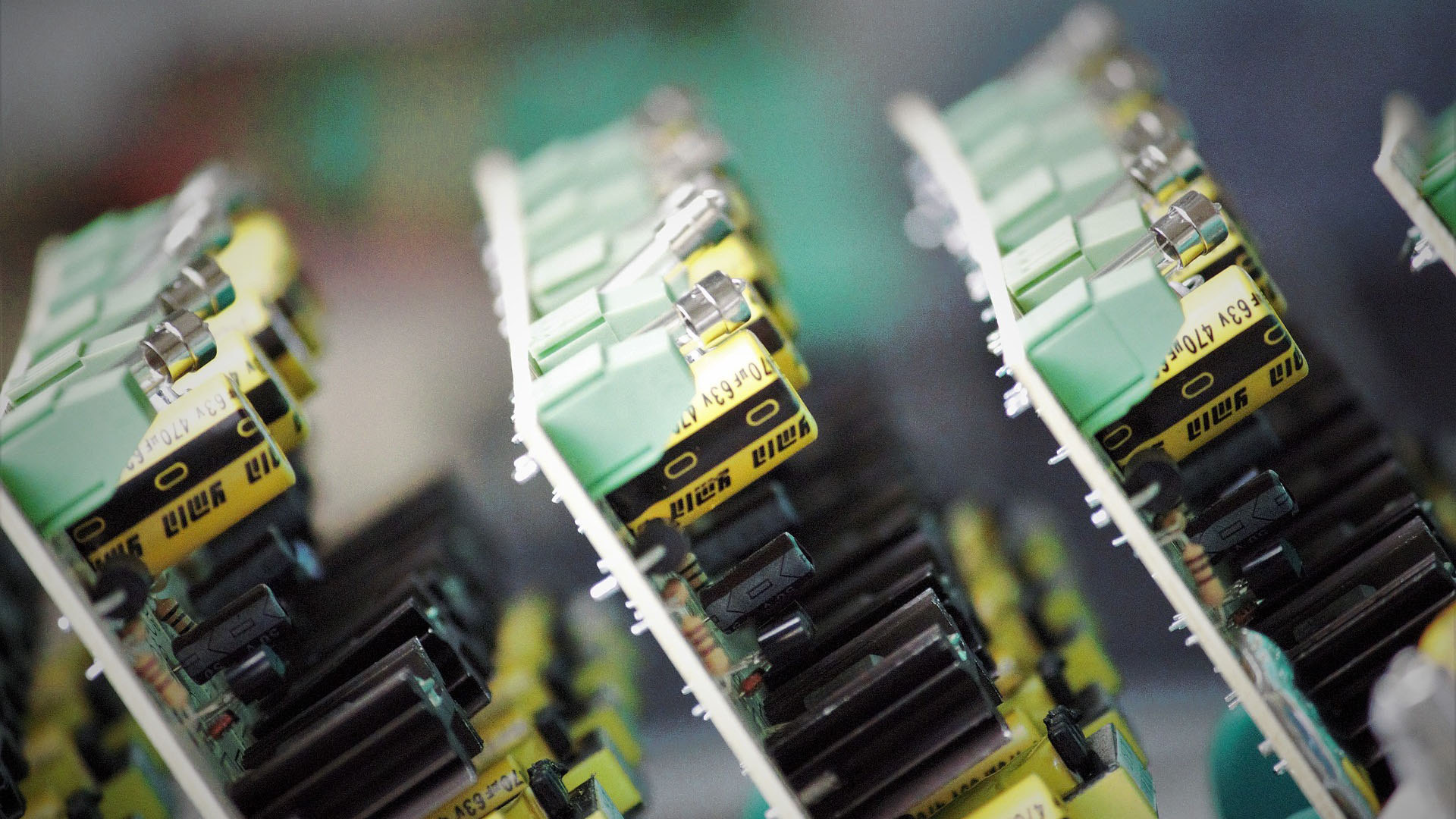

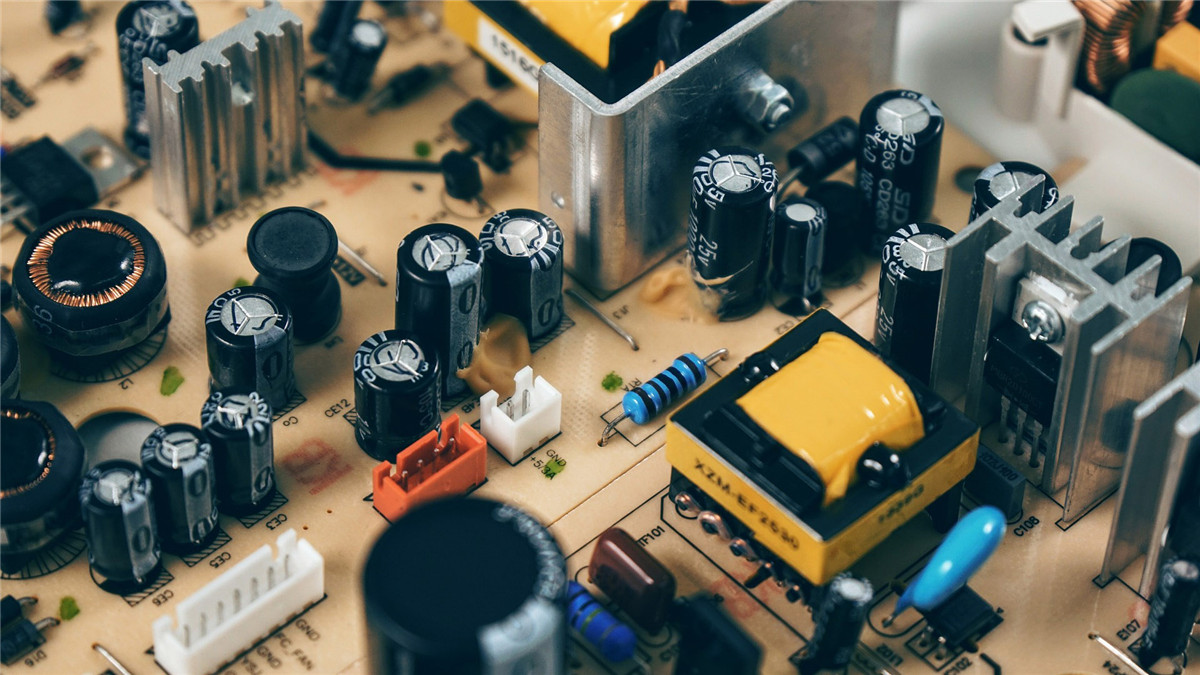

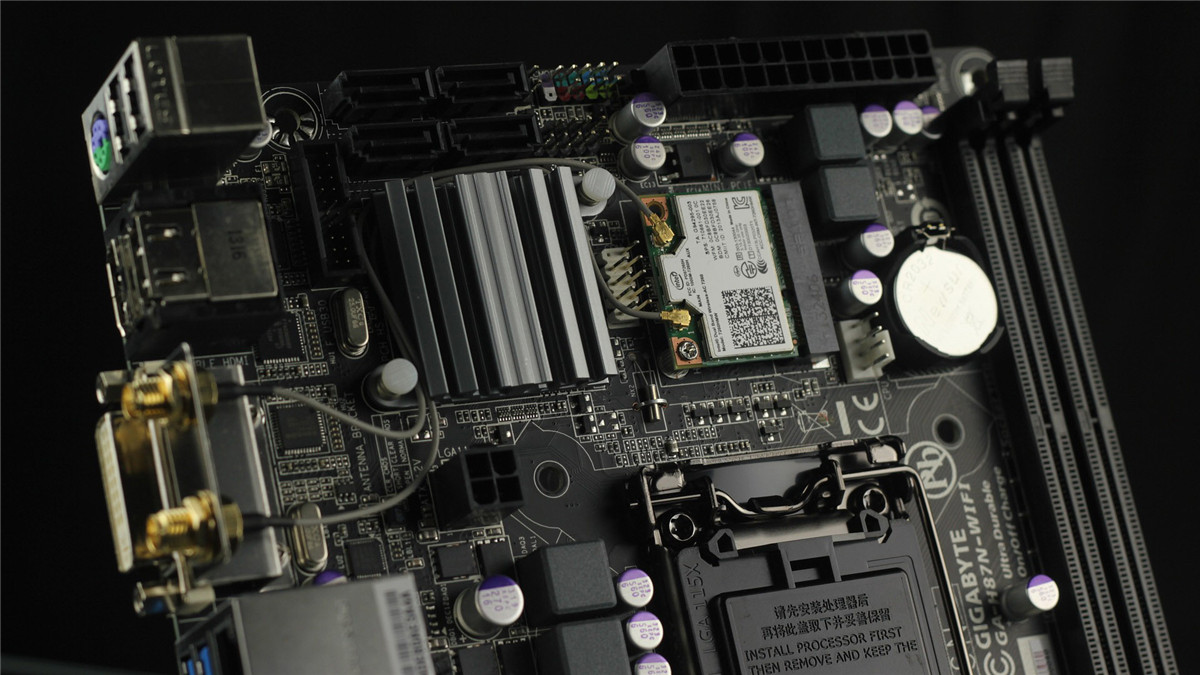

用于通訊、電子、PCB行業，包括線圈點膠，PCB補強，小型變壓器，LCD封膠，IC封裝，IC粘接，電路元件粘接等等
